首页

ENT型安全光栅

ENT安全光栅通过TüV认证，安全等级达到Type4、Cat.4、PLe、SIL 3,采用光同步通信方式，体积小巧，外观精美，性能卓越，适用于自动化领域机械压力机、液压机、剪板机、折弯机等危险场合的安全防护。

19357108556

qjkh@qjkhhz.com

产品分类：

ENT型安全光栅

关键词：

ENT型安全光栅

YB型激光雷达

立即询价

返回列表

详情

参数

规格

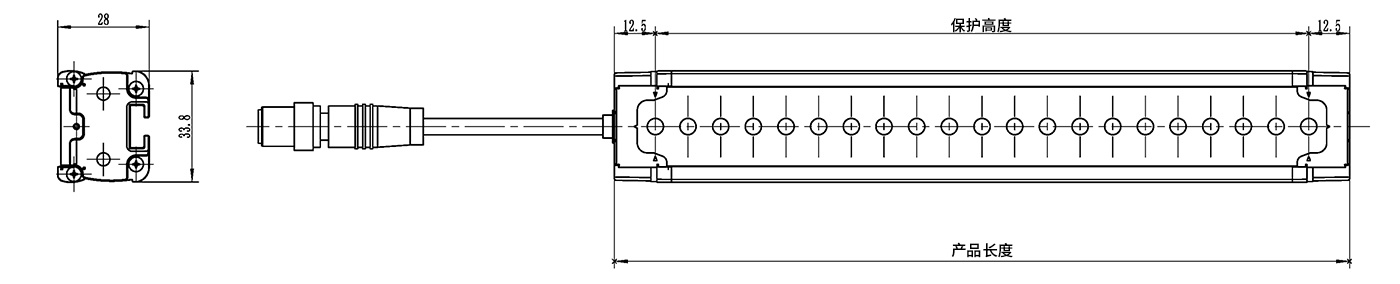

尺寸

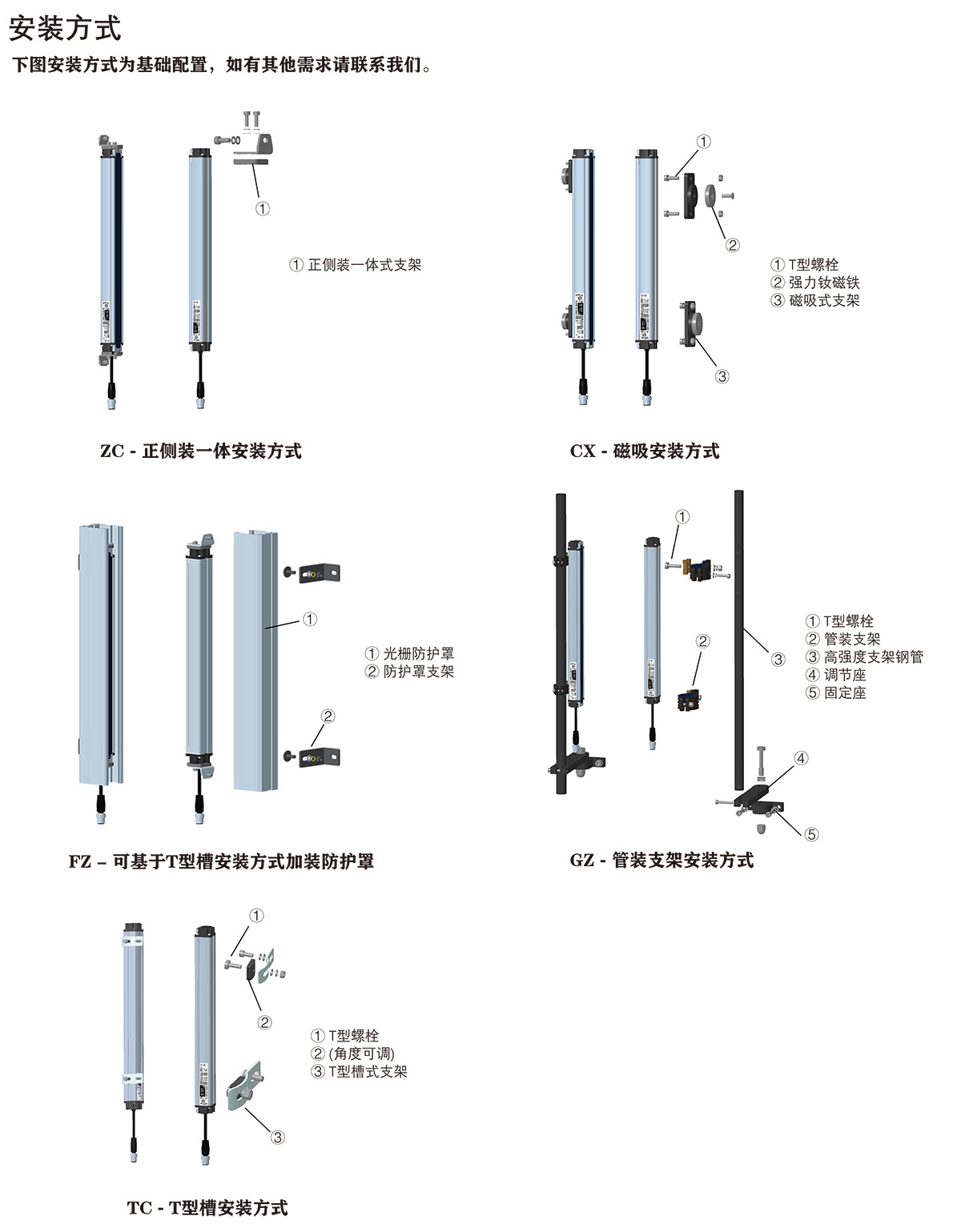

安装

下载

产品特点
1. TÜV 的安全认证，安全等级达到 Type 4、Cat. 4、PL e、SIL 3
2. IP65 防护等级，高防护能力
3. 通光面防撞设计，型材壁厚 3mm，强力抗冲击碰撞
4. PNP/NPN可配置，现场配置更便捷
5. 光同步，简化布线提高安装效率
6. 独特的分路指示，现场对光更便捷

产品组成

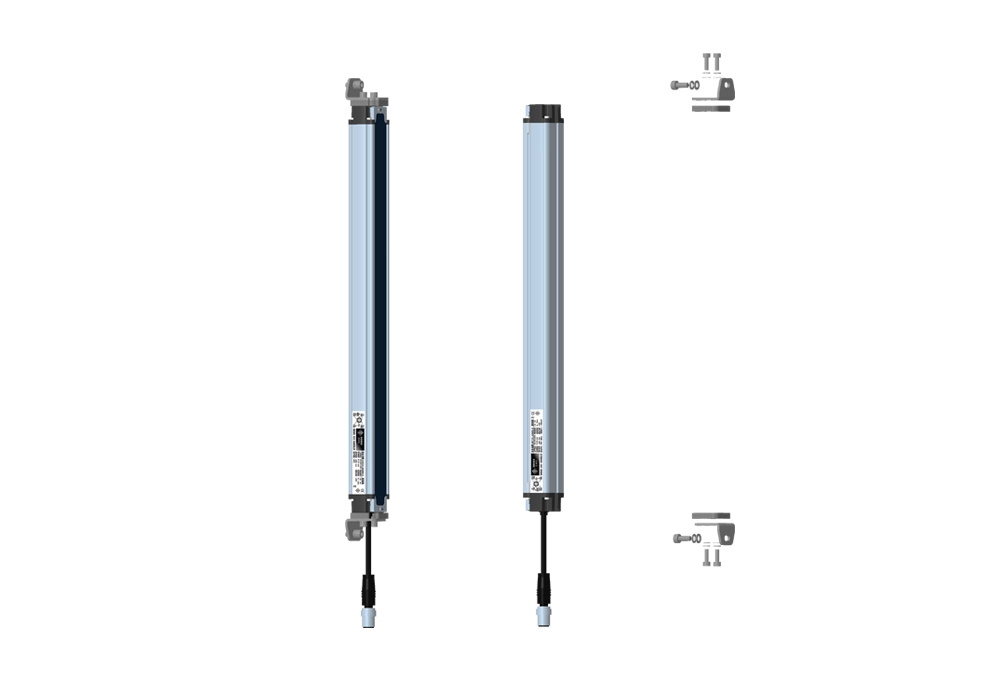

ENT型安全光栅由发射器、接收器、传输线、支架、安装附件等组成

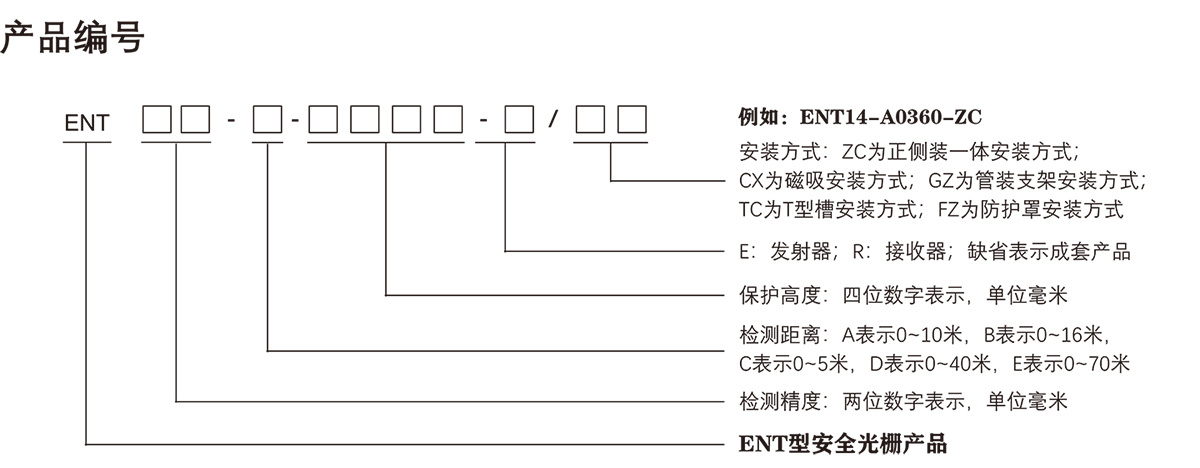

规格型号

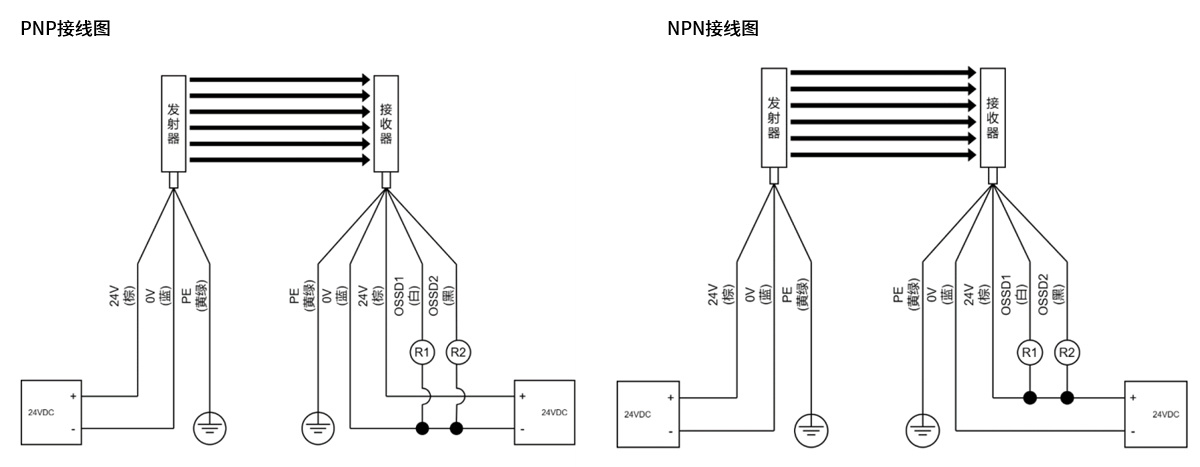

典型接线图

安全参数
SIL等级	SIL 3（IEC 61508）			PFH			1.42×10E-8
PL等级	PL e （ISO 13849）			诊断测试间隔			小于10分钟
Category	Cat.4（ISO 13849）			诊断覆盖率			>99%
Type类型	Type B（IEC 61508）			硬件故障裕度			HFT=1
Type 等级	Type 4（IEC 61496）			Mission time			20年
MTTR	8h			Proof-test interval			20年
MTTFd（year）	70（最大101光束的MTTfd）
安全光栅应用模式	高要求模式
光学参数
发射光源	红外LED(中心波长850nm)
光轴间距	10mm			20mm			40mm
检测精度	14mm			25mm			45mm
保护高度	(光束数-1)×光轴间距(单位:mm)
检测距离	A:0-10m		B:0-16m			C:0-5m		D:0-40m	E:0-70m
环境参数
环境温度	工作温度				-10℃-55℃ (通光面无凝霜结露 )
	存储温度				-40℃-70℃
环境湿度	工作湿度				35%RH-85%RH
	存储湿度				35%RH-95%RH
抗光干扰	白炽灯				3000Lux
	荧光灯				3000Lux
	太阳光				10000Lux
防护等级	IP65
抗振动能力	频率10Hz-55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次
抗冲击能力	加速度10g，脉冲持续时间16ms，X、Y及Z方向各1000次
截面尺寸	34×28mm
电气特性
工作电压	24V DC±20%
工作电流	发射器:＜200mA				接收器:＜200mA(无负载时)
响应时间	≤32ms(随光束数变化而增减，计算公式：响应时间=5ms+0.255ms*光束数)
同步方式	光同步
安全输出(OSSD)	PNP	PNP晶体管输出×2；ON状态时，负载电流≤100mA，输出电压≥Vcc-2V；OFF状态时，漏电流≤1mA，残留电压≤ 1V(排除导线延长的影响)；
	NPN	NPN 晶体管输出×2，ON状态时，负载电流≤100mA，输出电压≤2V;OFF状态时，漏电流≤1mA，残留电压≤2V(排除导线延长的影响);
启动时间	＜3s
检测功能	上电自检 , 工作过程中实时自检
保护电路	过压过流保护 , 输出短路保护
特色功能
红外配置	标配红外配置功能，可使用带有红外功能的智能手机安装APP或适配遥控器进行部分定制功能的配置
红外配置项
PNP/NPN 可配	对输出形式进行调整配置，可快速适应现场部署变化，但需对接线方式进行反复检查并试运行无误。
CH-A/CH-B 可配	可快速完成相邻两套传感器的光同步编码频道的切换，实现光同步相邻安装的快速部署，需要注意同一套传感器的发射器和接收器需使用同一频道
LONG/SHORT 可配	可通过配置实现接收灵敏度的调节，对一些短距离应用可快速实现灵敏度衰减，降低干扰几率

检测精度14mm系列
规格型号	光束数	光轴间距(mm)	保护高度(mm)	产品长度(mm)	响应时间（ms）	MTTF（年）	MTTFD（年）	MTBF（年）
ENT14-□0120	13	10	120	145	8.3	67	242	67
ENT14-□0200	21	10	200	225	10.4	52	198	52
ENT14-□0280	29	10	280	305	12.4	42	167	42
ENT14-□0360	37	10	360	385	14.4	36	145	36
ENT14-□0440	45	10	440	465	16.5	31	128	31
ENT14-□0520	53	10	520	545	18.5	27	114	27
ENT14-□0600	61	10	600	625	20.6	24	103	24
ENT14-□0680	69	10	680	705	22.6	22	94	22
ENT14-□0760	77	10	760	785	24.6	20	87	20
ENT14-□0840	85	10	840	865	26.7	19	80	19
ENT14-□0920	93	10	920	945	28.7	17	75	17
ENT14-□1000	101	10	1000	1025	30.8	16	70	16
检测精度25mm系列
规格型号	光束数	光轴间距(mm)	保护高度(mm)	产品长度(mm)	响应时间（ms）	MTTF（年）	MTTFD（年）	MTBF（年）
ENT25-□0120	7	20	120	145	6.8	86	291	86
ENT25-□0200	11	20	200	225	7.8	72	256	72
ENT25-□0280	15	20	280	305	8.8	63	229	63
ENT25-□0360	19	20	360	385	9.8	55	207	55
ENT25-□0440	23	20	440	465	10.9	49	189	49
ENT25-□0520	27	20	520	545	11.9	44	174	44
ENT25-□0600	31	20	600	625	12.9	41	161	41
ENT25-□0680	35	20	680	705	13.9	37	150	37
ENT25-□0760	39	20	760	785	14.9	35	140	35
ENT25-□0840	43	20	840	865	16.0	32	131	32
ENT25-□0920	47	20	920	945	17.0	30	124	30
ENT25-□1000	51	20	1000	1025	18.0	28	117	28
ENT25-□1080	55	20	1080	1105	19.0	27	111	27
ENT25-□1160	59	20	1160	1185	20.0	25	106	25
ENT25-□1240	63	20	1240	1265	21.1	24	101	24
ENT25-□1320	67	20	1320	1345	22.1	23	96	23
ENT25-□1400	71	20	1400	1425	23.1	22	92	22
ENT25-□1480	75	20	1480	1505	24.1	21	88	21
ENT25-□1560	79	20	1560	1585	25.1	20	85	20
ENT25-□1640	83	20	1640	1665	26.2	19	82	19
ENT25-□1720	87	20	1720	1745	27.2	18	79	18
检测精度45mm系列
规格型号	光束数	光轴间距(mm)	保护高度(mm)	产品长度(mm)	响应时间（ms）	MTTF（年）	MTTFD（年）	MTBF（年）
ENT45-□0120	4	40	120	145	6.0	100	323	100
ENT45-□0200	6	40	200	225	6.5	90	301	90
ENT45-□0280	8	40	280	305	7.0	82	281	82
ENT45-□0360	10	40	360	385	7.6	75	264	75
ENT45-□0440	12	40	440	465	8.1	70	249	70
ENT45-□0520	14	40	520	545	8.6	65	235	65
ENT45-□0600	16	40	600	625	9.1	61	223	61
ENT45-□0680	18	40	680	705	9.6	57	212	57
ENT45-□0760	20	40	760	785	10.1	53	202	53
ENT45-□0840	22	40	840	865	10.6	51	193	51
ENT45-□0920	24	40	920	945	11.1	48	185	48
ENT45-□1000	26	40	1000	1025	11.6	46	177	46
ENT45-□1080	28	40	1080	1105	12.1	43	170	43
ENT45-□1160	30	40	1160	1185	12.7	41	164	41
ENT45-□1240	32	40	1240	1265	13.2	40	158	40
ENT45-□1320	34	40	1320	1345	13.7	38	152	38
ENT45-□1400	36	40	1400	1425	14.2	37	147	37
ENT45-□1480	38	40	1480	1505	14.7	35	142	35
ENT45-□1560	40	40	1560	1585	15.2	34	138	34
ENT45-□1640	42	40	1640	1665	15.7	33	134	33
ENT45-□1720	44	40	1720	1745	16.2	32	130	32
ENT45-□1800	46	40	1800	1825	16.7	31	126	31
ENT45-□1880	48	40	1880	1905	17.2	30	122	30
ENT45-□1960	50	40	1960	1985	17.8	29	119	29

ENT安全光栅使用说明书V1.2.240813

文件下载

光栅样册

文件下载

ENT型安全光栅

ENT安全光栅使用说明书V1.2.240813

光栅样册

相关产品

Sorry，当前栏目暂无内容!

Sorry，The current column has no content!
