CCH-SR安全继电器模块
SRB安全继电器模块符合EN/ISO 13849-1 Cat.4/PL e安全要求，适用于高安全要求的工业现场中对安全光栅输出的开关量信号的监控。
详情
参数
规格
尺寸
安装
下载
产品特点
1.具备2个常开触点，1个常闭辅助触点；可以实现抑制屏蔽功能
2.可以实现手动复位和自动复位的选择
3.全回路自检功能，在两路信号不一致时锁定信号
4.监控两路晶体管信号——安全光栅
5.可以监控NPN/PNP信号，适用环境更广泛
6.电源防反接保护设计
7.直观状态指示灯显示，便于操作状态诊断
8.可拆卸的接线端子，维护方便
9.标准的35mm宽度导轨安装设计

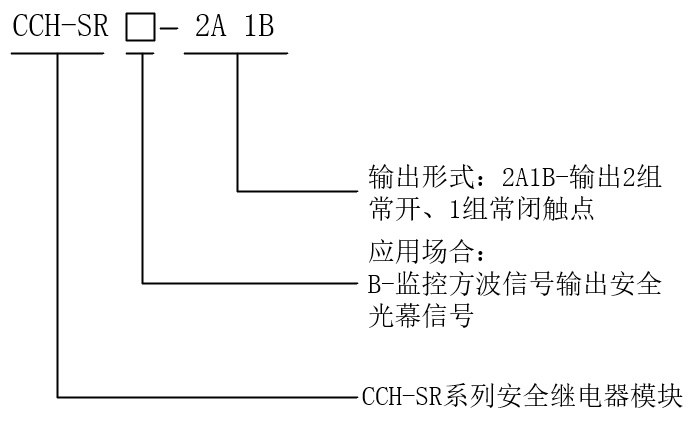

规格型号
典型接线图
功能框图

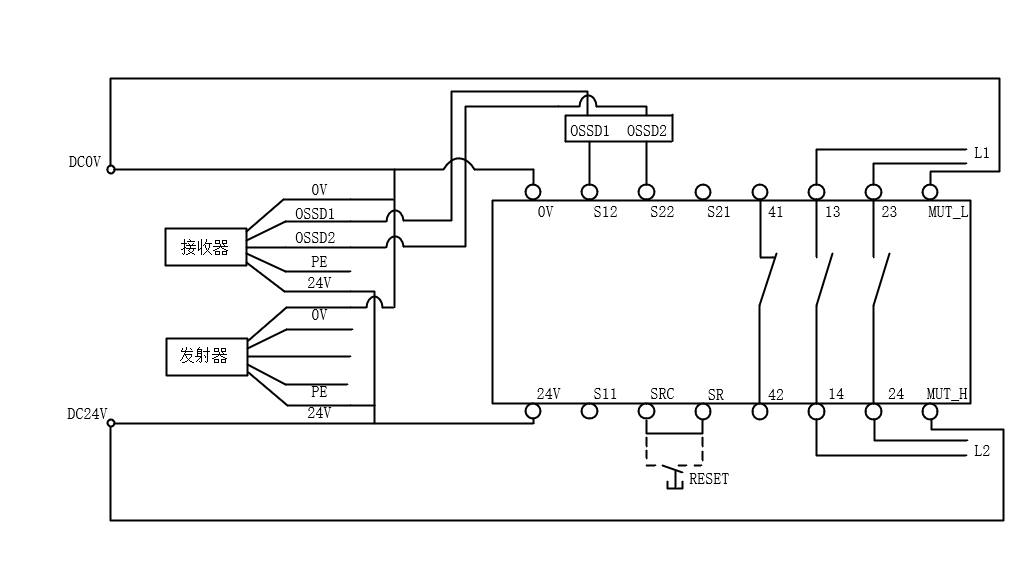

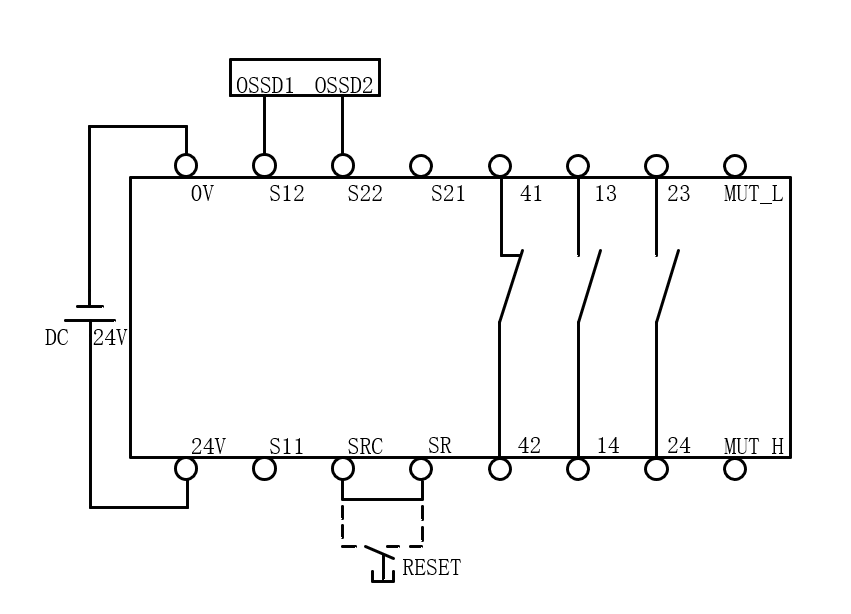

SRB-2A1B⽤于安全光栅⾃动复位接线图（框内部分）
自动复位接线图
注：
1)OSSD1、OSSD2：OSSD信号为安全光栅工作模式为PNP或NPN时，接收器输出的信号。
2)OSSD1、OSSD2分别接入S12、S22后，通过拨码开关控制安全继电器模块所选模式（PNP/NPN）与安全光栅输出OSSD信号类型（PNP/NPN）相同。
3)自动复位:使用导线将SRC和SR连接，可以实现安全继电器模块的自动复位功能。
SRB-2A1B⽤于安全光栅⼿动复位接线图（框内部分）

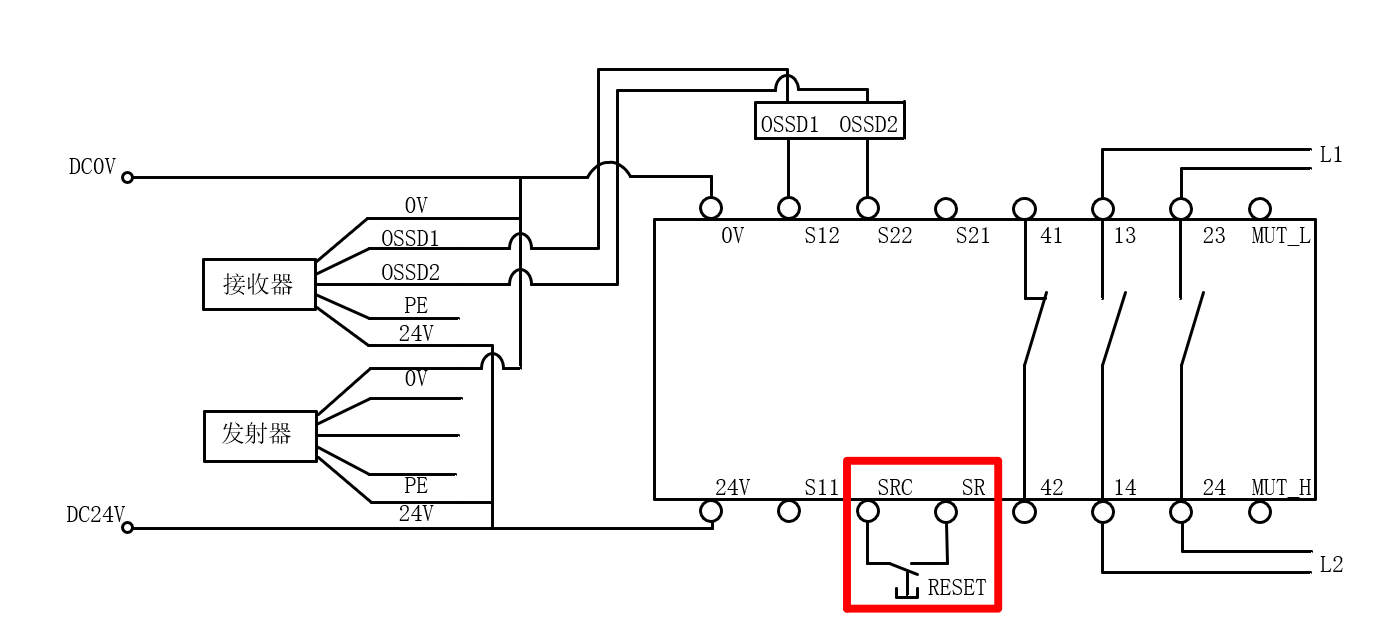

手动复位接线图
注：
1)OSSD1、OSSD2：OSSD(s)的相关介绍和接线方式均与自动复位接线中所描述的一致。
2)手动复位:使用开关的两端分别连接SR和SRC，可以实现手动控制安全继电器模块的复位。
MUT⽤于屏蔽安全光栅信号接线图
屏蔽光栅信号接线
注：
安全继电器模块正常供电时，将MUT_H接24V电源，MUT_L接0V，安全继电器模块处于屏蔽状态，此时安全光栅的信号无法影响安全继电器模块，并且CH1、CH2及POWER灯常亮。
|
电气参数 |
|
|
工作电压 |
DC24V±10% |
|
额定功率 |
<3W |
|
响应时间 |
<10ms |
|
吸合缓冲时间 |
<50ms |
|
上电启动时间 |
<1s |
|
安全输入 |
双NPN输入或双PNP输入 |
|
安全输出 |
2路常开无源触点，1路常闭无源触点 |
|
继电器寿命 |
≥100万次（电气寿命） |
|
触点容量 |
AC15:5A/250V |
|
DC13:6A/24V |
|
|
环境 |
|
|
工作温度 |
-30～50℃（无结霜凝露） |
|
存储温度 |
-40～70℃ |
|
工作湿度 |
35～85%RH |
|
存储湿度 |
35～95%RH |
|
防护等级 |
IP20 |
|
外观尺寸 |

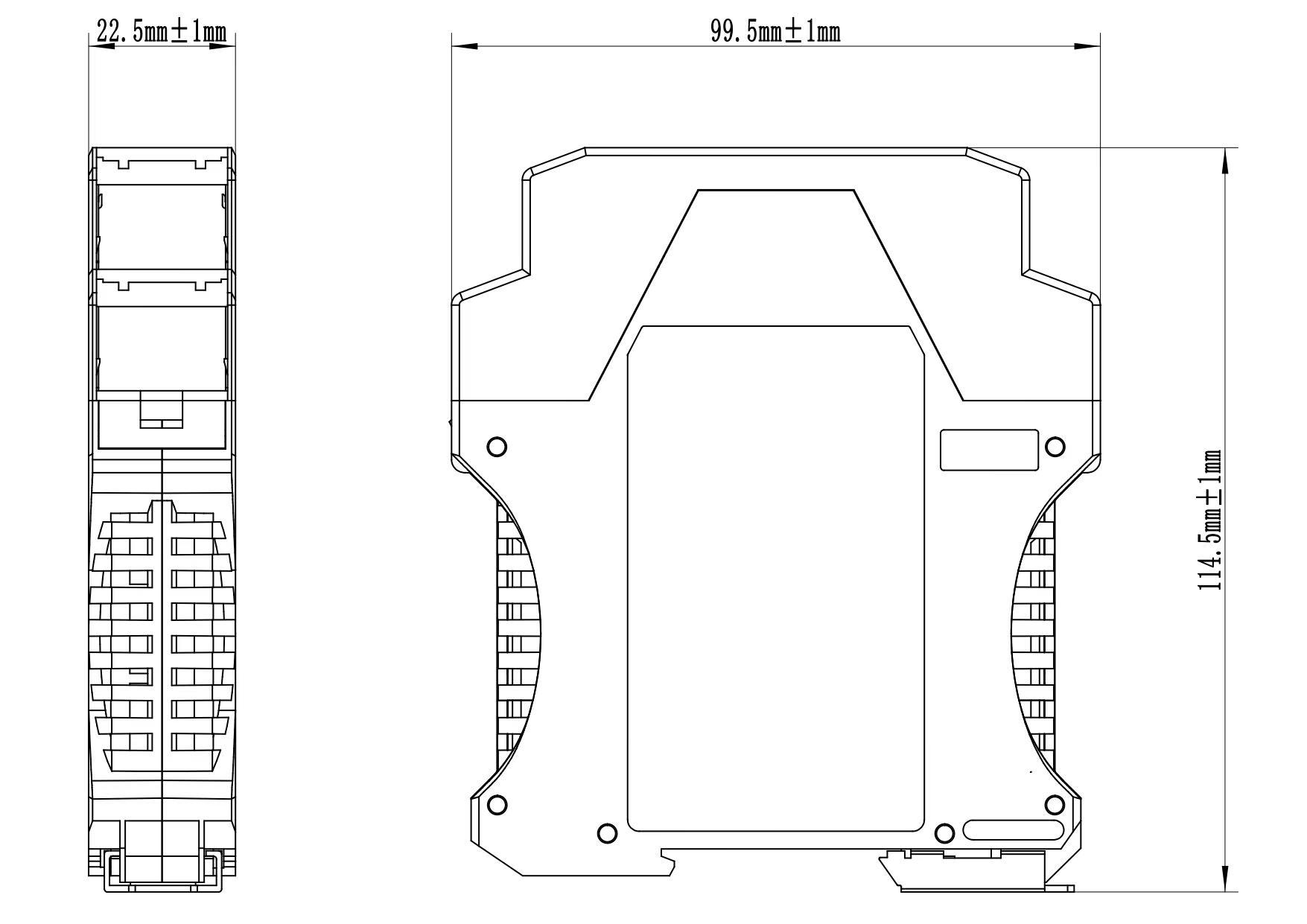

114.5mm×99.5mm×22.5mm |
|
抗振动 |
频率：5Hz～55Hz； 振幅：0.35±0.05mm； |
|
扫描次数：XYZ三轴各20次 |
|
|
抗冲击 |
加速度10g，脉冲持续时间16ms |
|
冲击方向：XYZ三轴各1000次 |
|
|
标准等级 |
|
|
安全认证 |
性能等级(PL):PLe 符合标准EN ISO 13849 |
|
安全类别(Cat. ):Cat.4 符合标准EN ISO 13849 |
|
|
安全完整性等级(SIL):SIL3 符合标准IEC 61508,IEC 62061 |
|
|
EMC |
符合 EN61000-4-2：2009 EN61000-4-3：2006+A1：2009+A2：2010 EN61000-4-4：2004+A1：2010 EN61000-4-6：2014 EN61000-4-8：2010 |
